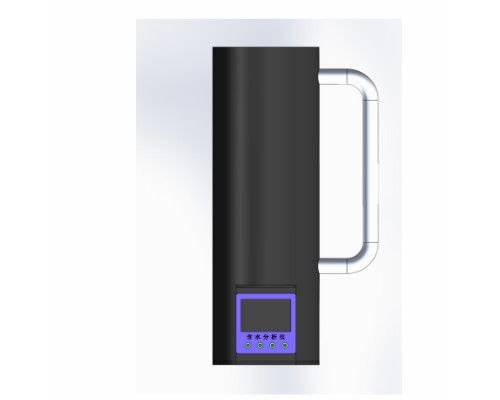

CHB-1000 便攜式原&油含水測定儀
1 產品概述
CHB-1000 型便攜式原&油含水測定儀采用了先進的電磁波介電常數探測技術及德國專用芯片,使該儀表具有智能化、小型化的特點。實現了原&油含水率實時準確測量，打破了外國公司對該產品的技術和價格壟斷。該產品專門針對我國原&油高含水、高含蠟高、含泥沙量大的特點設計獨特的探測頭，采用了各項工藝措 施，完全適應我國各大油田的原&油含水率的化驗測量。傳感器探頭采用特氟龍材 料制作，耐高溫、酸、堿、硫化氣體的腐蝕，不易結垢、結蠟，從而保證了儀表測量數據的準確性和穩定性，可廣泛使用于我國各大油田的化驗室。
2 工作原理
CHB-1000 型便攜式原&油含水測定儀以我公司獨立開發的專用電磁波幅度、相位探測技術為系統內核，實現了原&油含水率快速實時測量的功能。由于油、水介電常數的不同，對高頻電磁波的吸收率不同，通過探測穿過原&油的電磁波幅度（強度）變化和相位變化，可以準確判斷出電磁波所穿過原&油的含水率。這種測量原&油含水率的方法具有準確度高、穩定性好，幾乎不受油包水、水包油、原&油粘稠度、水的礦化度的影響，是目前國外的主流測量原&油含水率的方法。 二次表采用 OLED 液晶屏作為顯示單元，測量結果直觀、清晰的顯示出來。OLED 可在-40℃—75℃的環境溫度下正常工作，測量結果直顯示于屏幕上，方便直觀。
3 性能指標
量程： 0～1
分辨率： 0.1%
測量精度： ±0.1%
工作環境溫度： -40℃～80℃
溫度補償范圍： 10℃～60℃
探頭材料：特氟龍
工作電源：電池供電工作時間：每次充電后可連續使用 200 小時
質量： 1.2Kg
4 應用條件
4．1 各作業區化驗室
CHB-1000 型便攜式原&油含水測定儀可用于各作業區化驗室對井口取樣的批量含水率的化驗分析。作業區化驗室擔負著整個作業區各個井口油樣和管線取樣液體的含水率的化驗工作，其工作量巨大，采用便攜式含水分析儀可以大大降低化驗員的勞動強度和勞動環境。
4．2 油田增壓點等外輸油管線的取樣化驗
油田增壓點等外輸管線的取樣口往往需要定時、頻繁的取樣，保證對對管線內原&油的含水率進行準確的掌握，采用便攜式含水分析儀可以快速、便捷的探測出管線內原&油的含水率情況。
4．3 各井場看井工使用
取樣工的工作強度很大，每天對每口井的油樣進行采集裝運，導致工作效率低，勞動強度大。給每個井場的看井工人配備便攜式原&油含水分析儀可以很大程度上解放取樣工和化驗員的工作強度，只需要看井工人定時采樣讀取含水率定期給作業區匯報便可以完成以往需要很長時間才能測得的井口含水率。
5 使用與操作方法
1.打開包裝檢查儀表外殼是否完好，玻璃觀察窗有無破裂。
2．將儀表電源打開，儀表開始工作，表頭屏幕顯示正常，無亂碼。
3.儀表的使用
將取樣樣品（適宜溫度 30 攝氏度）倒入便攜式含水分析儀的量杯中，用鋼板尺測量液面的高度，按“+”或“-”鍵，輸入所測量的液位高度值，1 秒后， 液晶面板會顯示該取樣樣品的含水率數值。例如：用鋼板尺所測液面高度為110mm，則按“+”或“-”鍵，輸入液位高度為 110mm，一秒后液晶面板便會顯 示所測取樣樣品的含水率數值

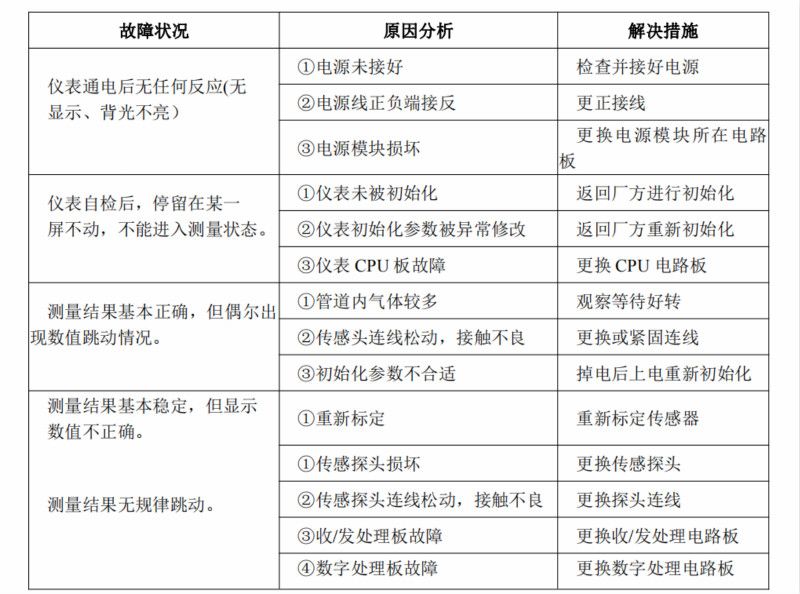

6 故障分析與排除
7 保養與維修
1.注意保持儀表的清潔，盡量做到防水﹑防潮、防腐蝕及避免受到其它物體的劇烈碰撞﹑打擊。
2.室外安裝的儀表若環境溫度超出額定溫度時，應采取相應的保護措施，以保證儀表正常工作。
3.環境溫度過高時，應避免陽光直射儀表、遠離熱源并注意通風；環境溫度過低時，可采用儀表保護箱或其它的防護裝置進行防凍保護，并注意保持儀表的 干燥。
4.儀表及探頭應定期檢測和標定。（檢測時間間隔由使用單位根據具體情況確定）
5. 易損件（橡膠密封圈）應定期更換。
8 運輸和貯存
1.儀表應存放在周圍空氣溫度 0℃～40℃，相對濕度不大于 80%的干燥通風的室內，室內空氣中不含有腐蝕儀表的雜質。
2.儀表在運輸及貯存時應防止碰撞﹑受潮和化學物質的侵蝕。
9 開箱及檢查
打開包裝進行以下檢查：
1.核查銘牌上的名稱、型號等內容；
2.儀表外殼是否完好，觀察窗玻璃罩有無破裂；
3.對照裝箱單檢查儀表隨機品；
